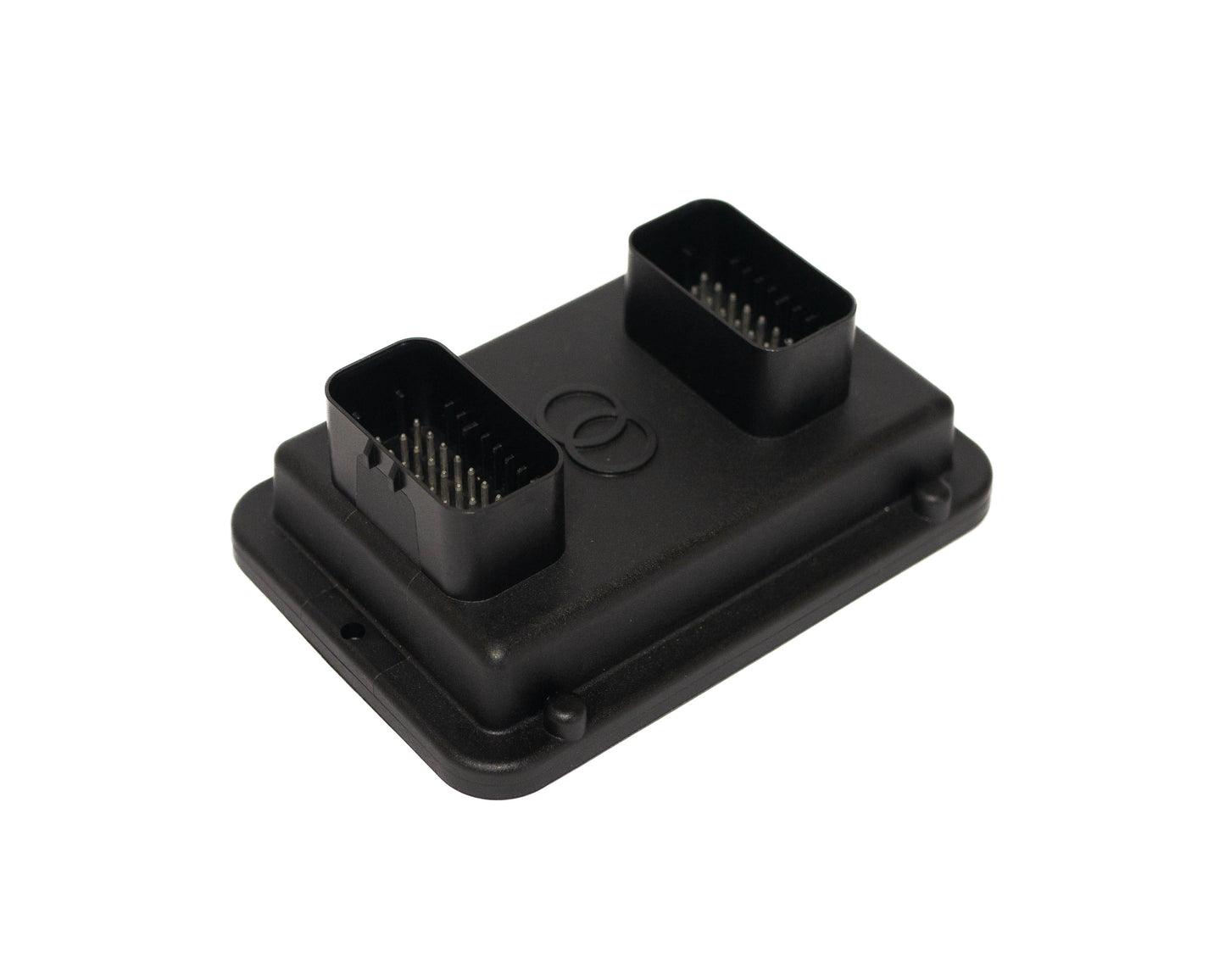

NORME ESCLAVE IO-CORE

Module esclave E/S générique pour la lecture des signaux sur la machine. Collecteur de signaux géré via le réseau CAN-bus.

Contrôleur compact avec un nombre élevé d'entrées/sorties, même en configuration low side, largement utilisé dans les tableaux de bord et dans le secteur automobile en général. Equipé de connecteurs scellés également pour les applications externes.

Système de contrôle

- 2 microcontrôleurs Freescale, 8 bits, horloge 20 MHz

- 60 Ko de mémoire Flash

- 4 Ko de mémoire RAM

Connectivité

- 1 ligne CAN BUS, CAN 2.0B (11 ou 29 bits), conforme à la norme ISO 11898-2, vitesse jusqu'à 500 kbit/s

Caractéristiques électriques

- Tension d'alimentation générale : 8 ÷ 35 Vdc (Fonctionne directement sur le réseau d'alimentation du véhicule)

- Consommation de courant : 50mA (12V)

Caractéristiques mécaniques et environnementales

- Conteneur : PA6-GBF30

- Plage de température de fonctionnement : -40°C à +80°C (-40°F à +176°F)

- Plage de température de stockage : -40°C à +85°C (-40°F à +185°F)

- Protection : IP65

- Collecteur de signaux pour tableaux de bord et leur gestion via réseau CAN-bus
-Module esclave E/S générique pour la lecture des signaux sur la machine
