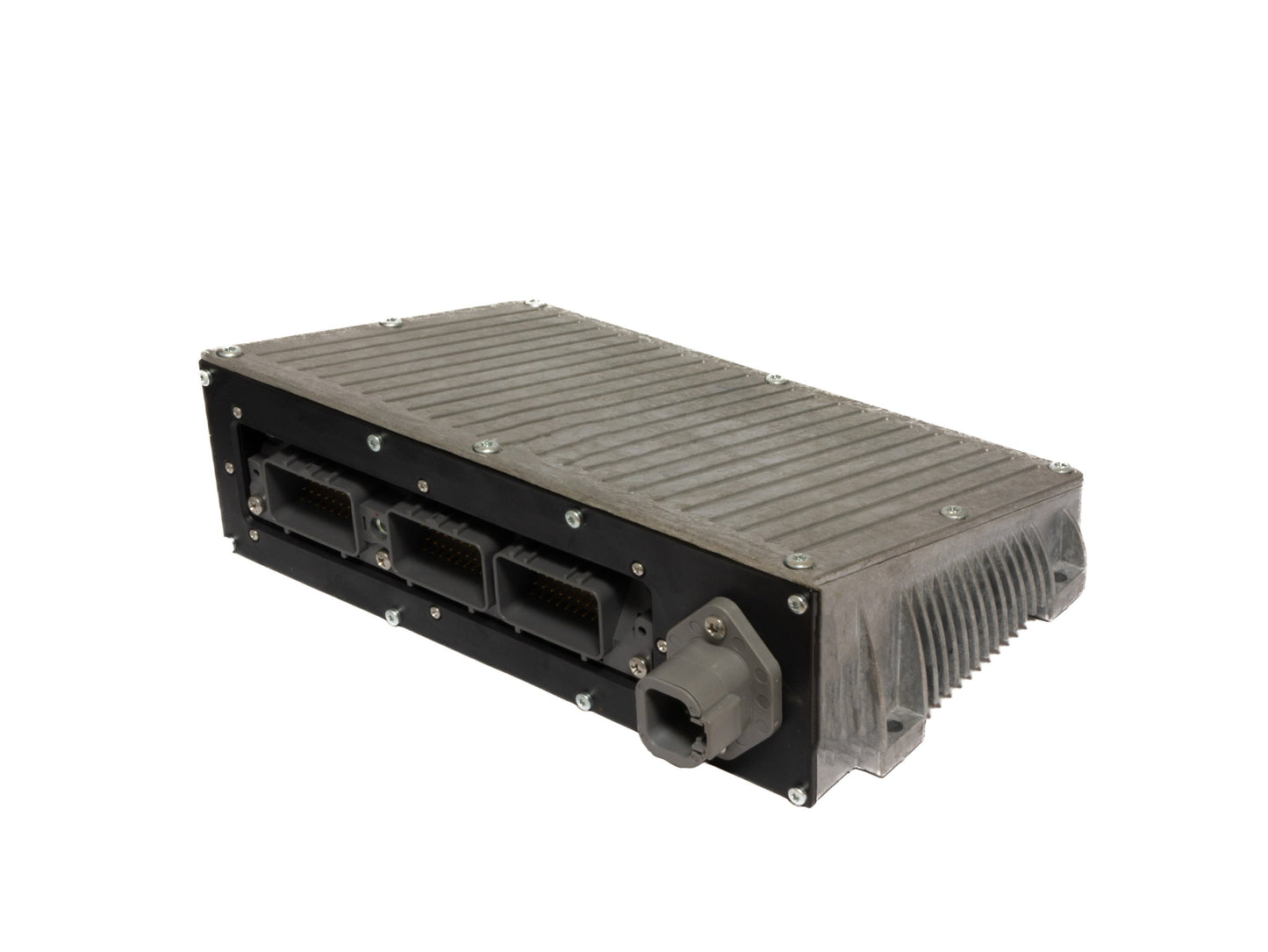

DOUBLE GESTIONNAIRE DE COMMANDE DE MACHINE (MC2M)

Contrôleur programmable pour applications sur tout type de machine Le nombre élevé d'E/S, leur large configurabilité, leurs diagnostics et leur puissance disponible élevée permettent une forte concentration de signaux, ce qui permet de l'utiliser comme contrôleur unique pour de nombreuses applications.

Spécifications techniques :

-Microcontrôleur : CPU : 2 x Freescale 16 bits, 40 MHz

-Mémoire : 32 Ko de RAM (jusqu'à 256 Ko) ; 512 Ko FLASH (jusqu'à 2 Mo); EEPROM de 8 Ko ; 256 Ko FLASH (enregistreur de données)

-Programmation : Mode Maître ou Esclave ; Langage C ; CEI 61131 (outil de développement VT3)

-Tension d'alimentation : 8 - 32 V en fonctionnement, adaptée au raccordement direct de la batterie du véhicule

-Fonctionnement au démarrage : 4,5 V sans repos selon ISO 7637-2

-Courant absorbé au repos : 250 mA @ 24 V ; 450 mA à 12 V

Connectivité :

-CAN-bus : 3 CAN-bus, 2.0B haute vitesse, (identifiant 11 ou 29 bits), résistance de fin de ligne sélectionnable ISO 11898-2

-Ports série : 1 conforme RS232-EIA- et ITU-T V28

-Bus Lin : 2 bus LIN 2.0, bus de type maître

Spécifications de fonctionnement :

-Température de stockage : -40°C à +95°C (-40°F à +203°F)

-Température de fonctionnement : -40°C à +85°C (-40°F à +185°F)

-Degré de protection : IP66

Spécifications mécaniques :

-Conteneur : fonte d'aluminium

-Connecteur : Tyco 120 broches pour les signaux, Deutch 4 broches pour l'alimentation

-Valve Goretex : oui

Normes appliquées :

-Normes CEM par 89/336 CE, Marquage CE – CEM (Émissions/Immunité) : EN 61000 - 6 - 3 (2006) ; EN 55022 (émission RF) ; EN 61000-6-2 (2005) ; EN 61000 - 4 - 2 (Décharge électrostatique) ; EN 61000 - 4 - 3 (Radiofréquence) ; EN 61000 - 4 - 4 (rafale) ; EN 61000 - 4 - 6 (Perturbations conduites)

-Contrôleur de systèmes hydrauliques proportionnels de précision
-Système de sécurité pour plates-formes élévatrices, engins de lutte contre l'incendie, grues et grands ascenseurs
-Contrôleur centralisé pour chariots télescopiques
-IECU pour matériel agricole selon la norme ISOBUS
- Contrôleur pour systèmes de direction sûrs
- Contrôleur pour applications de sécurité générale (jusqu'à PL-D)
