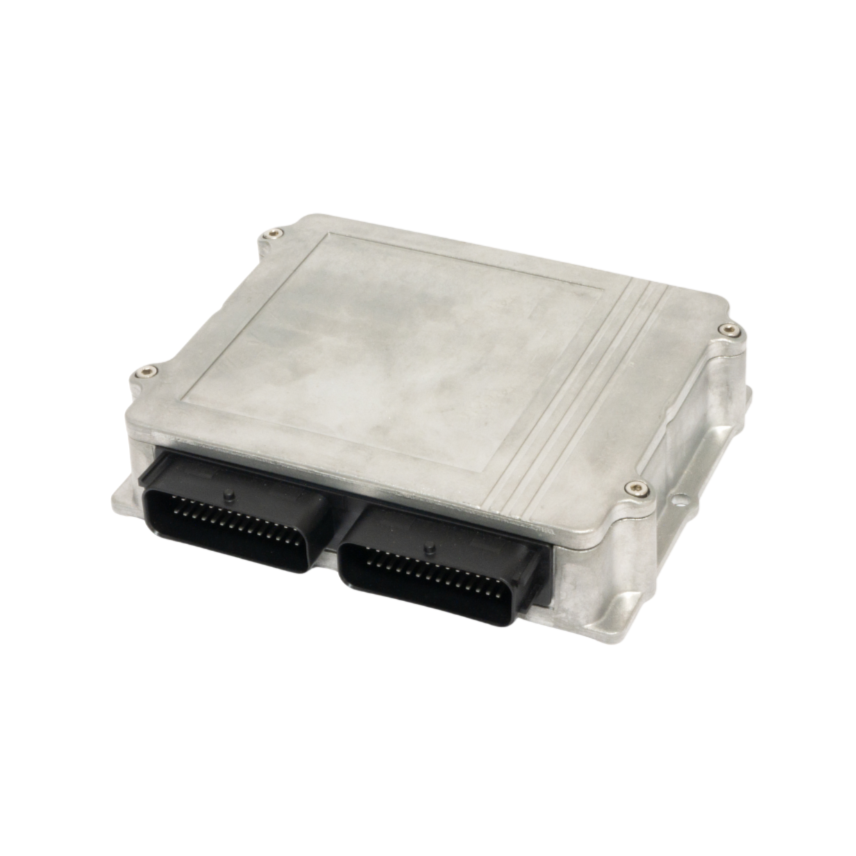

UNITÉ CENTRALE LE56

Contrôleur programmable pour applications sur tout type de machine.

Il dispose de 38 ressources d'E/S hautement configurables, auto-protégées et auto-diagnostiques, ce qui lui permet de répondre à de nombreux besoins en termes d'application machine.

Conçu pour être utilisé à la fois comme maître pour les machines moyennes/petites et comme esclave ; il dispose également d'un double processeur.

Spécifications techniques :

-Microcontrôleur : CPU principal : Freescale 16 bits, 40 MHz ; Deuxième processeur : Freescale, 8 bits, 40 MHz

-Mémoires : 16 Ko de RAM ; FLASH de 1 000 Ko ; EEPROM de 4 Ko ; FLASH série externe 1024 Kbit ; FRAM externe de 64 Kbits

-Programmation : Mode maître ou esclave, langage C, CEI 61131 (outil de développement VT3)

-Tension d'alimentation : 8 - 32 V en fonctionnement, adaptée au raccordement direct de la batterie du véhicule

-Consommation de courant au repos : 80 mA à 24 V, 145 mA à 12 V

-Courant maximum : 32 A @ Tenv = +80 °C max, pleine charge

-Protection contre les décharges de charge : ISO 7637-2

Connectivité :

-CAN-bus : 2 CAN-bus, 2.0B haute vitesse, (identifiant 11 ou 29 bits), conforme à la norme ISO 11898-2.

-Ports série : 1 conforme RS232-EIA- et ITU-T V28

Spécifications de fonctionnement :

-Température de stockage : -40°C à +85°C (-40°F à +185°F)

-Température de fonctionnement : - 40 °C à +80 °C (de - 40 °F à +176 °F)

-Degré de protection : IP66

Spécifications mécaniques :

-Conteneur : Conteneur en fonte d'aluminium

-Connecteur : 1x AMP 56 broches automobile

-Valve Goretex

-Contrôleur de systèmes hydrauliques proportionnels
- Contrôleur unique pour véhicules mobiles industriels
-Contrôleur pour épandeurs et applications portuaires
-TECU pour tracteurs selon norme ISOBUS
-Contrôleur pour pelles ou chargeuses sur pneus
-Antipatinages ou transmissions hydrostatiques
