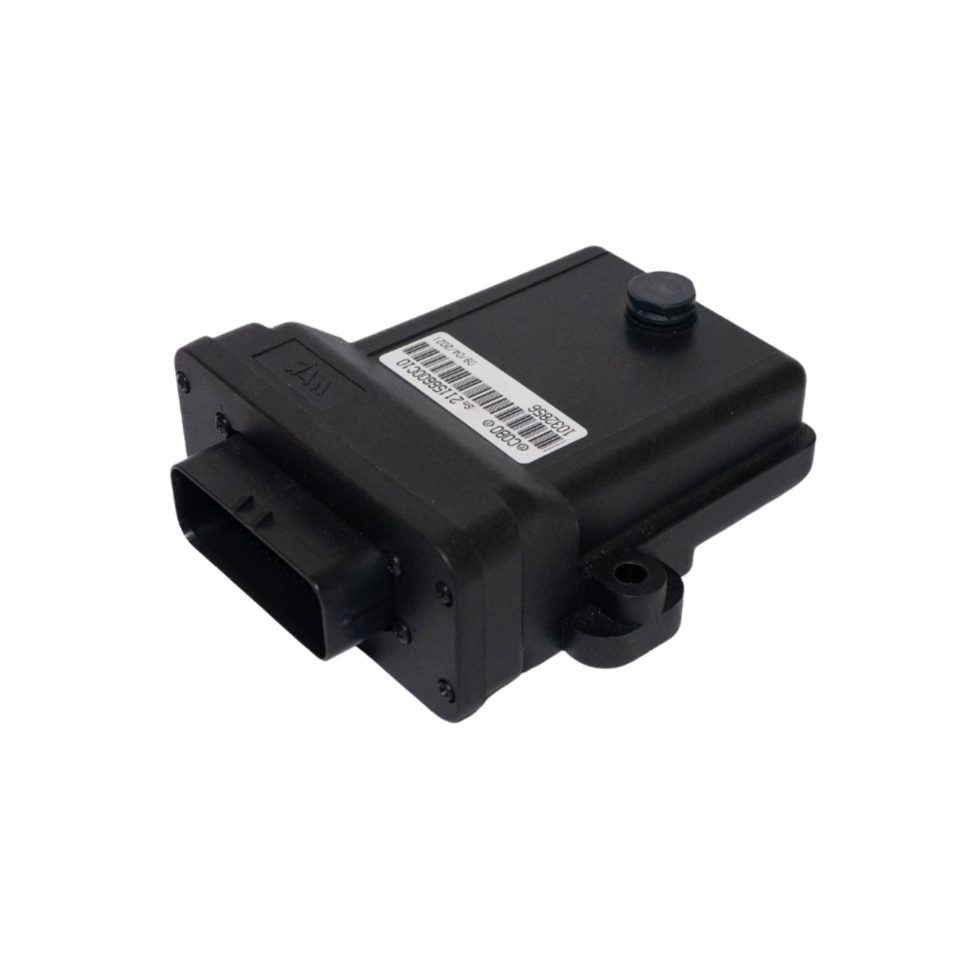

UNITÉ CENTRALE MIDAC PLUS LMI EN13849

Contrôleur programmable avec différentes fonctionnalités matérielles pour une large gamme d'applications sur machines mobiles.

Doté de nombreuses possibilités de connectivité, il dispose de 22 broches d'E/S hautement configurables, avec autoprotection et autodiagnostic. Conçu avec une architecture à double microprocesseur avec une grande mémoire, il peut être utilisé comme unité de contrôle maître ou esclave et permet la certification selon la norme ISO EN 13849.

Spécifications techniques :

-Microcontrôleur : CPU principal : Freescale 16 bits, 50 MHz, Deuxième CPU : Freescale, 8 bits

-Mémoire : 16 Ko de RAM (64 Ko pour Midac+ LMI) ; 256 Ko FLASH (1 000 Ko pour Midac+ LMI) ; 4 Ko EEPROM 256 Ko FLASH série externe pour les données ; SRAM 64 Kbits

-Programmation. Langage C en mode maître ou esclave CEI 61131 (outil de développement VT3)

-Tension d'alimentation : 8 - 32 V en fonctionnement, adaptée au raccordement direct de la batterie du véhicule

-Fonctionnement au démarrage : 5,5 V sans repos ou ISO 7637-2

-Courant absorbé au repos : 100 mA @ 12V ; 50 mA à 24 V

-Courant maximum : 16 A @ Tenv = +80 °C max, pleine charge

-Protection contre les décharges de charge : ISO 7637-2

Connectivité :

-CAN-bus : 2 CAN-bus, 2.0B haute vitesse, (identifiant 11 ou 29 bits), conforme à la norme ISO 11898-2, avec ou sans résistance de terminaison.

-BUS LIN : 1 maître de bus LIN, 2.0

Spécifications de fonctionnement :

-Température de stockage : -40°C à +85°C (-40°F à +185°F)

-Température de fonctionnement : - 40 °C à +80 °C (de - 40 °F à +176 °F)

-Degré de protection : IP66

Spécifications mécaniques :

-Conteneur : ABS renforcé PA66

-Connecteur : 1 x AMP 35 broches automobile

-Valve Goretex. Oui

Normes appliquées :

-Normes CEM par 89/336 CE, Marquage CE – CEM (Émissions/Immunité) : EN 61000 - 6 - 4 (2006) ; EN 55011 (émission RF) ; EN 61000-6-2 (2005) ; EN 61000 - 4 - 2 (Décharge électrostatique) ; EN 61000 - 4 - 3 (Radiofréquence) ; EN 61000 - 4 - 4 (rafale) ; EN 61000 - 4 - 6 (Perturbations conduites)

-Contrôleur de petits systèmes hydrauliques proportionnels de précision
-Contrôleur unique pour transmissions hydrostatiques ou électro-hydrauliques
-Contrôleur pour petits épandeurs
-TECU pour tracteurs selon norme ISOBUS
-Contrôleur pour pelles ou chargeuses sur pneus
- Contrôleur pour applications de sécurité générale (jusqu'à PL-C/D)
