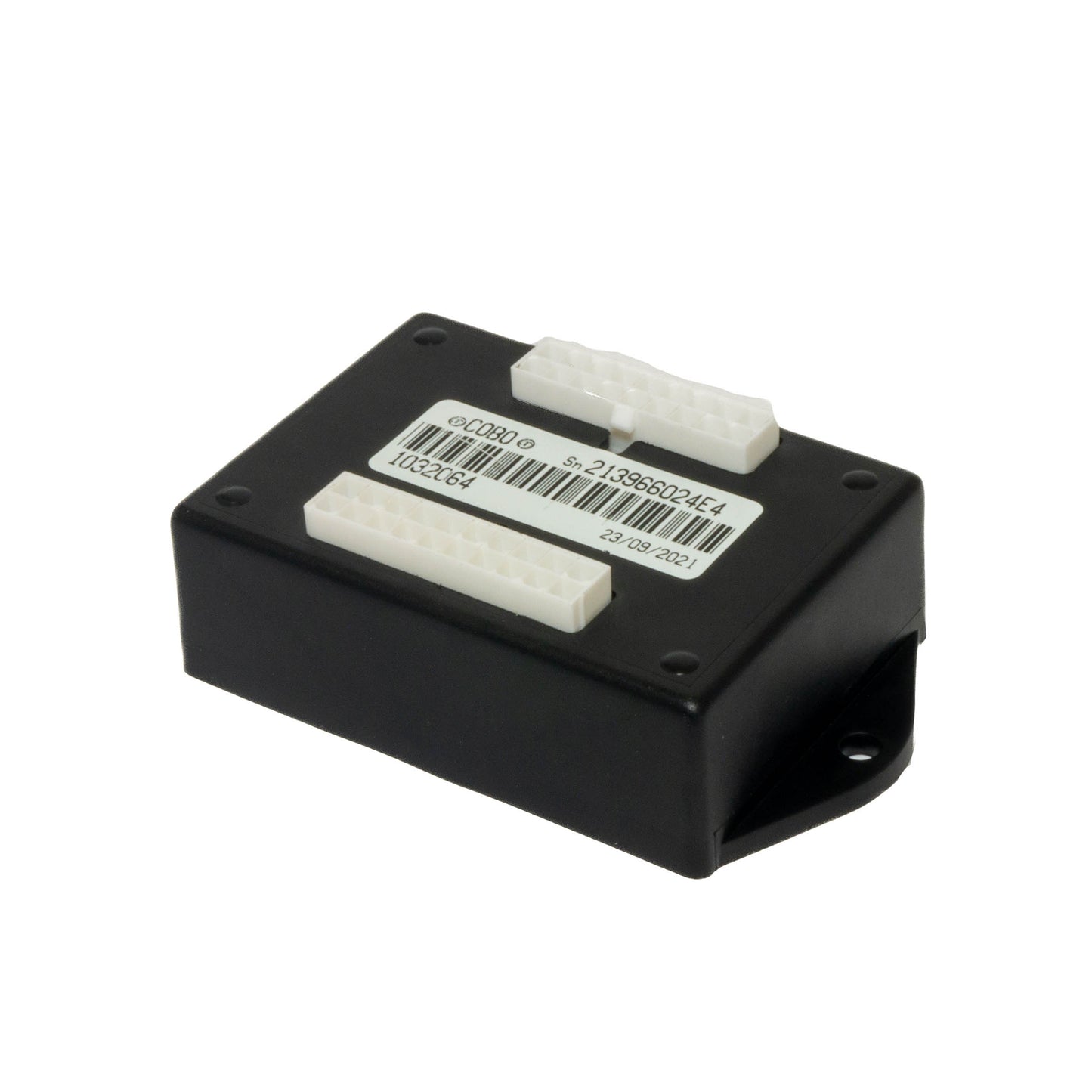

UNITÉ E/S 32 ENTRÉES 32 SORTIES

Contrôleur avec 32 ressources d'E/S entièrement configurables via logiciel Collecteur de signaux pour tableaux de bord et leur gestion via réseau CAN-bus. Module esclave E/S générique pour la lecture des signaux sur la machine.

Spécifications techniques :

-Microcontrôleur : 1 Freescale, 16 bits

-Mémoires : mémoires internes 32 Ko Flash, 2 Ko RAM

-Programmation : utilisation en mode Esclave (CAN L2 / CANOpen)

-Tension d'alimentation : 8 - 32 V entièrement opérationnel, adapté à une connexion directe à la batterie de la voiture

-Fonctionnement pendant le démarrage : 6,2 V agité selon ISO7637-2

-Consommation de courant au repos : 28 mA à 12 V, 15 mA à 24 V

-Courant maximum: 12A

-Protection contre les décharges de charge : 2A

Connectivité :

-CAN-bus : 2 CAN-bus, 2.0B haute vitesse, (identifiant 11 ou 29 bits), conforme à la norme ISO 11898-2

Spécifications de fonctionnement :

-Température de stockage : - 35 °C à +85 °C (- 31 °F à +185 °F)

-Température de fonctionnement : -25°C à +70°C (-13°F à +158°F)

-Degré de protection : IP20

Spécifications mécaniques :

-Conteneur : ABS (type FLXT 2535) PA6 – GBF30

-Connecteur : 1 x 18 et 1x20 pôles minifit Molex

-Valve Goretex

Certifications :

-Normes CEM par 89/336 CE, Marquage CE – CEM (Émissions/Immunité) : EN 61000 - 6 - 4 (2006), EN 55011 (Émissions RF), EN 61000 - 6 - 2 (2005), EN 61000 - 4 - 2 (Décharge électrostatique), EN 61000 - 4 - 3 (Radiofréquence), EN 61000 - 4 - 4 (Burst), EN 61000 - 4 - 6 (Perturbations conduites)

-Collecteur de signaux pour tableaux de bord et leur gestion via réseau CAN-bus
-Module esclave E/S générique pour la lecture des signaux sur la machine
